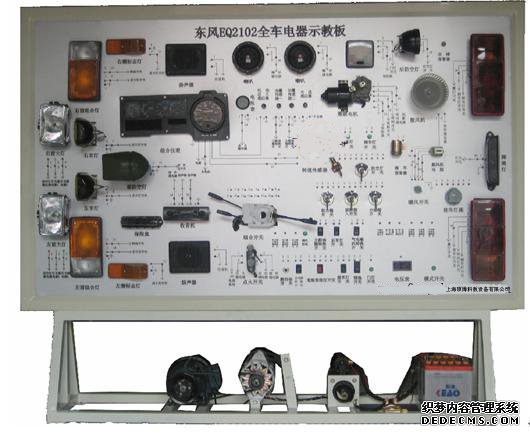

東風EQ2102全車電器實訓臺
東風EQ2102全車電器實訓臺是配合大專院校，部隊、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
本臺按照汽車標準電器線路安裝而成。外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和招待器均可用萬用表測試電壓或電流信號，(其中電噴實驗臺可用試管測量噴油量大小)。教師在實驗臺上任何部件制造故障由學生自行排除，拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝可達到實習目的。
1.實訓臺采用柴油車元件制作，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
2.功能說明：
演示燈光系統的工作、信號燈的工作；
演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；
演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
3.測量面板上配備測量端子，可以 使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
4.實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和高電阻狀態下等故障。
5.實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
6.對于轉動部位和加熱部位設置安全防護措施。
7.所有電器部件設置接線端子，提供線路連線
8.系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。
9.可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
10.能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
外形尺寸：2460×1100×1820(mm)
|
